釬焊板式換熱器是由一系列具有波紋形狀的金屬片疊裝而成的一種新型換熱器。各板片之間形成薄矩形通道，通過半片進行熱量交換。它與常規的管殼式換熱器相比，在相同的流動阻力和泵功率消耗情況下，其傳熱系數要高出很多，在適用的范圍內有取代管殼式換熱器的趨勢。

　　用板材構成傳熱面的間壁式換熱器。這類換熱器結構緊湊，單位體積的傳熱面積較大。其主要類型有：

　?。?）螺旋板式換熱器由兩張保持一些間距的平行金屬板卷制而成，冷、熱流體分別在金屬板兩側的螺旋形通道內流動。這種換熱器的傳熱系數高（約比管殼式換熱器高1～4倍），平均溫度差大（因冷、熱流體可作完全的逆流流動），流動阻力小，不易結垢；但維修困難。使用壓力不大于2MPa。 板式換熱器

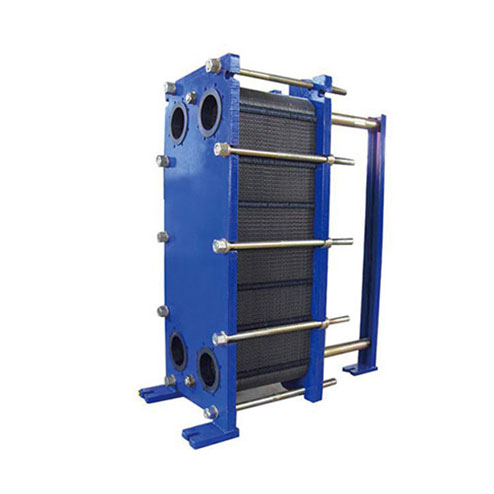

　?。?）平板式換熱器由一些形狀的波紋薄板和密封墊片交互疊合，并用框架夾緊組裝而成。冷、熱流體分別在波紋板兩側的流道中流過，經板片進行換熱。波紋板通常由厚度為0.5～3mm的不銹鋼、鋁、鈦、鉬等薄板沖制而成。平板式換熱器的優點是傳熱系數高（約比管殼式換熱器高2～4倍），容易拆洗，并可增減板片以調整傳熱面積。操作壓力通常不超過2MPa，操作溫度不大于250℃。 板式換熱器

　?。?）板翅式換熱器由封閉在帶有冷、熱流體進出口的集流箱中的換熱板束構成。板束由平板和波紋翅片交互疊合，釬焊固定而成。冷、熱流體流經平板兩側換熱，翅片增加了傳熱面積，又增加了流體的湍動，并對設備有增強作用。板翅式換熱器結構非常緊湊(換熱面積達4400m2/m3)，傳熱效果好，且使用壓力可達15MPa。但它的制造工藝復雜，流道小，內漏不易修理，因而限用于清潔的無腐蝕性流體，如作空氣分離用的換熱器。
